1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%；
2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360°圆周各点瞬间接触或脱离，能快速准确实现开启或关闭动作；
3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。
设计规范：GB/T 12238、JB/T8527
法兰连接：GB/T 9113、JB/T79、HG20592
结构长度：GB/T12221
试验与检验：GB/T13927
主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢
产品规格：DN50~2000mm
压力等级：PN0.6~4.0MPa
适用介质：空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度：碳钢：-29℃~425℃ 不锈钢：-40℃~600℃
驱动方式：蜗轮传动、气动传动、电动传动、液动传动

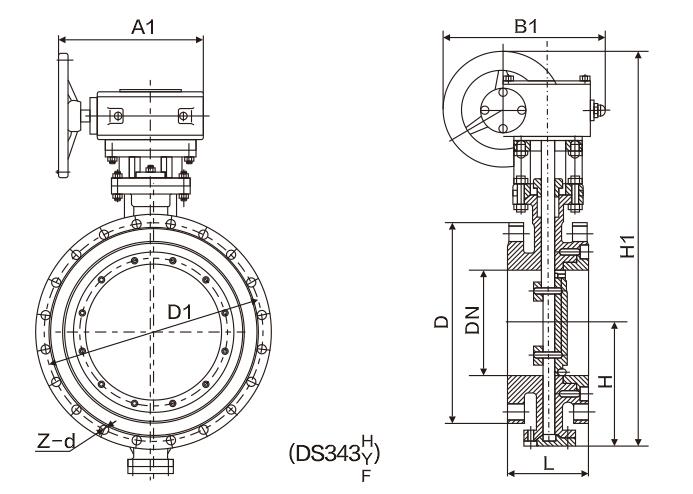

DN | 结构长度 (标准值) | 外形尺寸(参考值) | 连接尺寸(标准值) | |||||||||||||
H | DS343H | DS643H | DS943H | PN4.0MPa | ||||||||||||
L | ||||||||||||||||
毫米 | 英寸 | 短 | 长 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 250 | 170 | 530 | 250 | 255 | 165 | 125 | 4-18 |
65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 250 | 170 | 530 | 250 | 255 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 250 | 170 | 565 | 250 | 255 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 250 | 170 | 600 | 250 | 255 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 450 | 220 | 640 | 250 | 255 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 450 | 220 | 705 | 300 | 315 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 450 | 220 | 775 | 300 | 315 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 450 | 280 | 945 | 300 | 315 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 650 | 280 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 280 | 950 | 450 | 560 | 1070 | 650 | 280 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
400 | 16 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
450 | 18 | 222 | 330 | 350 | 1255 | 535 | 580 | - | - | - | 1335 | 575 | 714 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 380 | 1305 | 535 | 580 | - | - | - | 1415 | 575 | 714 | 777 | 670 | 20-42 |
