三偏心金属硬密封蝶阀

产品概况

硬密封蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。蝶阀采用三维偏心设计原理，密封副由两个重合的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后，实现开启和关闭的瞬间接触和分离，并由蝶板密封圈金属与石墨层叠结构实现迷宫式密封，既能使阀门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。

产品详情

结构特点

1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%；
2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360°圆周各点瞬间接触或脱离，能快速准确实现开启或关闭动作；
3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。

执行标准

设计规范：GB/T 12238、JB/T8527
法兰连接：GB/T 9113、JB/T79、HG20592
结构长度：GB/T12221
试验与检验：GB/T13927

性能参数

主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢
产品型号：DS343H
产品规格：DN50~2000mm
压力等级：PN0.6~4.0MPa
适用介质：空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度：碳钢：-29℃~425℃ 不锈钢：-40℃~600℃
驱动方式：蜗轮传动、气动传动、电动传动、液动传动

产品尺寸

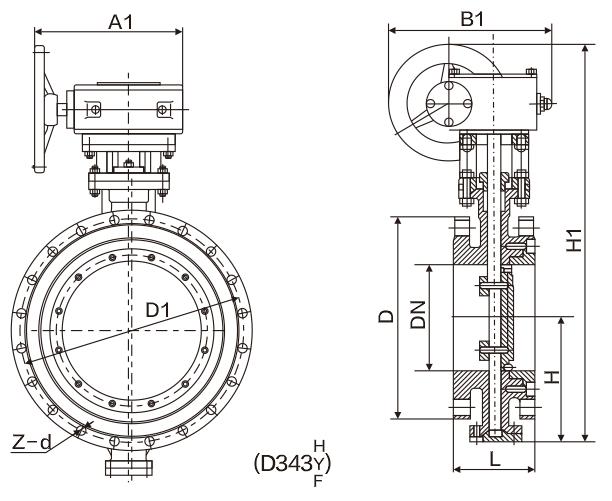

三偏心金属硬密封蝶阀(图1)

DN		结构长度 (标准值)		外形尺寸(参考值)				连接尺寸(标准值)
		L		H	D343H			PN0.25MPa			PN0.6MPa			PN1.0MPa
毫米	英寸	短	长		H1	A1	B1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
40	1 1/2	106	140	107	330	180	200	130	100	4-14	130	100	4-14	150	110	4-18
50	2	108	150	112	350	180	200	140	110	4-14	140	110	4-14	165	125	4-18
65	2 1/2	112	170	115	370	180	200	160	130	4-14	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	190	150	4-18	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	210	170	4-18	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	240	200	8-18	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	265	225	8-18	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	320	280	8-18	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	375	335	12-18	375	335	12-18	395	350	12-22
300	12	178	270	250	895	450	560	440	395	12-22	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	490	445	12-22	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	540	495	16-22	540	495	16-22	565	515	16-26
450	18	222	330	350	1255	535	580	595	550	16-22	595	550	16-22	615	565	20-26
500	20	229	350	380	1305	535	580	645	600	20-22	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	755	705	20-26	755	705	20-26	780	725	20-30
700	28	292	430	480	1520	750	550	860	810	24-26	860	810	24-26	895	840	24-30
800	32	318	470	530	1710	750	550	975	920	24-30	975	920	24-30	1015	950	24-33
900	36	330	510	580	1810	750	550	1075	1020	24-30	1075	1020	24-30	1115	1050	28-33
1000	40	410	550	650	1960	900	750	1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	48	470	630	760	2250	1000	925	1375	1320	32-30	1405	1340	32-33	1455	1380	32-39
1400	56	530	710	850	2435	1000	925	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	64	600	790	1030	2780	1000	925	1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	72	670	870	1230	3020	1100	980	1990	1930	44-30	2045	1970	44-39	2115	2020	44-48
2000	80	760	950	1350	3270	1100	980	2190	2130	48-30	2265	2180	48-42	2325	2230	48-48

DN		结构长度 (标准值 )		外形尺寸(参考值)				连接尺寸(标准值)
				H	D343H			PN1.6MPa			PN2.5MPa
		L
毫米	英寸	短	长		H1	A1	B1	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18	165	125	4-18
65	2 1/2	112	170	115	370	180	200	185	145	4-18	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18	200	160	8-18
100	4	127	190	138	420	180	200	220	180	8-18	235	190	8-22
125	5	140	200	164	460	180	200	250	210	8-18	270	220	8-26
150	6	140	210	175	555	270	280	285	240	8-22	300	250	8-26
200	8	152	230	200	760	400	425	340	295	12-22	360	310	12-26
250	10	165	250	243	830	400	425	405	355	12-26	425	370	12-30
300	12	178	270	250	895	450	560	460	410	12-26	485	430	16-30
350	14	190	290	280	950	450	560	520	470	16-26	555	490	16-33
400	16	216	310	305	1190	535	580	580	525	16-30	620	550	16-36
450	18	222	330	350	1255	535	580	640	585	20-30	670	600	20-36
500	20	229	350	380	1305	535	580	715	650	20-33	730	660	20-36
600	24	267	390	445	1340	570	660	840	770	20-36	845	770	20-39
700	28	292	430	480	1520	750	550	910	840	24-36	960	875	24-42
800	32	318	470	530	1710	750	550	1025	950	24-39	1085	990	24-48
900	36	330	510	580	1810	750	550	1125	1050	28-39	1185	1090	28-48
1000	40	410	550	650	1960	900	750	1255	1170	28-42	1320	1210	28-56
1200	48	470	630	760	2250	1000	925	1485	1390	32-48	1530	1420	32-56
1400	56	530	710	850	2435	1000	925	1685	1590	36-48	1755	1640	36-62
1600	64	600	790	1030	2780	1000	925	1930	1820	40-56	1975	1860	40-62
1800	72	670	870	1230	3020	1100	980	2130	2020	44-56	2195	2070	44-70
2000	80	760	950	1350	3270	1100	980	2345	2230	48-62	2425	2300	48-70

DN		结构长度 (标准值 )		外形尺寸(参考值)				连接尺寸(标准值)
		结构长度 (标准值 )		H	D343H			PN4.0MPa
		L			D343H			PN4.0MPa
毫米	英寸	短	长		H1	A1	B1	D	D1	Z-d
50	2	108	150	112	350	180	200	165	125	4-18
65	2 1/2	112	170	115	370	180	200	185	145	8-18
80	3	114	180	120	380	180	200	200	160	8-18
100	4	127	190	138	420	180	200	235	190	8-22
125	5	140	200	164	460	180	200	270	220	8-26
150	6	140	210	175	555	270	280	300	250	8-26
200	8	152	230	200	760	400	425	375	320	12-30
250	10	165	250	243	830	400	425	450	385	12-33
300	12	178	270	250	895	450	560	515	450	16-33
350	14	190	290	280	950	450	560	580	510	16-36
400	16	216	310	305	1190	535	580	660	585	16-39
450	18	222	330	350	1255	535	580	685	610	20-39
500	20	229	350	380	1305	535	580	777	670	20-42
