双向压对夹蝶阀

双向压对夹蝶阀

产品概况

       双向压对夹蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

产品详情

结构特点

       采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无摩擦、无干涉、加之密封材料的优化配置，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


执行标准

设计与制造：GB/T12238、JB/T8527
法兰连接：GB/T9113、JB/T79、HG20592
结构长度：GB/T1222
试验与检验：GB/T13927 JB/T9092


性能参数

公称通径：DN50~150mm
公称压力：PN0.6~2.5MPa
适用温度：碳钢：-29℃~425℃，不锈钢：-40℃~600℃
适用介质：水、蒸汽、油品、酸类腐蚀性等
主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢


产品尺寸

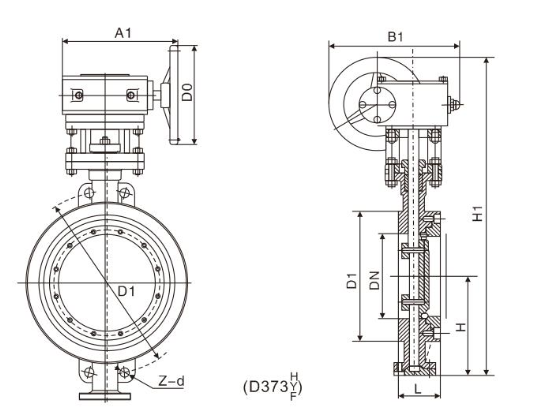

双向压对夹蝶阀(图1)

DN 结构长度 L
 外形尺寸(参考值) 法兰尺寸(标准值) D373H WT(Kg)
H D373H D673H D973H PN0.6MPa PN1.0MPa
毫米 英寸
 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
40 1 1/2 43 43 107 330 180 200 625 245 72 530 250 255 100 4-14 110 4-18 10
50 2 43 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 12
65 2 1/2 46 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 13
80 3 49 64 125 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 15
100 4 56 64 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 17
125 5 64 70 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 27
150 6 70 76 175 555 270 280 800 355 92 704 300 315 225 8-18 240 8-22 29
200 8 71 89 215 780 400 425 850 250 170 775 300 315 280 8-18 295 8-22 45
250 10 76 114 243 840 400 425 925 250 170 945 300 315 335 12-18 350 12-22 69
300 12 83 114 285 995 450 560 1035 450 220 1070 300 315 395 12-22 400 12-22 86
350 14 92 127 320 1050 450 560 1070 450 220 1140 300 315 445 12-22 460 16-22 122
400 16 102 140 350 1220 535 580 1190 450 220 1210 300 315 495 16-22 515 16-26 141
450 18 114 152 350 1280 535 580 1250 650 280 1335 575 714 550 16-22 565 20-26 191
500 20 127 152 380 1365 535 580 1290 650 280 1415 575 714 600 20-22 620 20-26 260
600 24 154 178 435 1460 570 660 1455 850 380 1605 656 810 705 20-26 725 20-30 380
700 28 165 229 480 1520 750 550 1585 850 380 1844 656 810 810 24-26 840 24-30 450
800 32 190 241 530 1710 750 550 1700 1250 380 2040 656 810 920 24-30 950 24-33 650
900 36 203 241 595 1810 750 550 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 830
1000 40 216 300 650 1900 900 750 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1050
1200 48 254 360 775 1180 1000 925 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400
1400 56 279 390 870 1450 1000 925 - - - 2886 - - 1560 36-36 1590 36-42 1900
1600 64 318 440 1000 1730 1000 925 - - - 3156 - - 1760 40-36 1820 40-48 2900
1800 72 356 490 1110 3020 1100 980 - - - 3421 - - 1970 44-39 2020 44-48 4000
2000 80 406 540 1250 3270 1100 980 - - - 3685 - - 2180 48-42 2230 48-48 5300


DN 结构长度 L
 外形尺寸(参考值) 法兰尺寸(标准值)  D373H WT(Kg)
H D373H D673H D973H PN1.6MPa PN2.5MPa
毫米 英寸
 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
40 1 1/2 43 43 107 330 180 200 625 245 72 530 250 255 110 4-18 110 4-18 10
50 2 43 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 12
65 2 1/2 46 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 13
80 3 49 64 125 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 15
100 4 56 64 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 17
125 5 64 70 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 27
150 6 70 76 175 555 270 280 800 355 92 704 300 315 240 8-22 250 8-26 29
200 8 71 89 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 45
250 10 76 114 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 69
300 12 83 114 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 86
350 14 92 127 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 122
400 16 102 140 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 141
450 18 114 152 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 191
500 20 127 152 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 260
600 24 154 178 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 380
700 28 165 229 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 450
800 32 190 241 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 650
900 36 203 241 595 1810 750 550 1965 1250 380 2255 785 863 1050 28-39 1090 28-48 830
1000 40 216 300 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1050
1200 48 254 360 775 1180 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400
1400 56 279 390 870 1450 1000 925 - - - 2886 - - 1590 36-48 1640 36-62 1900
1600 64 318 440 1000 1730 1000 925 - - - 3156 - - 1820 40-56 1860 40-62 2900
1800 72 356 490 1110 3020 1100 980 - - - 3421 - - 2020 44-56 2070 44-70 4000
2000 80 406 540 1250 3270 1100 980 - - - 3685 - - 2230 48-62 2300 48-70 5300


DN 结构长度 (标准值)
 外形尺寸(参考值)
 法兰尺寸(标准值)
H D373H D673H D973H PN4.0MPa
毫米 英寸
 L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d
50 2 43 112 350 180 200 625 250 170 530 250 255 125 4-18
65 2 1/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 64 120 380 270 280 645 250 170 565 250 255 160 8-18
100 4 64 138 420 270 280 675 250 170 600 250 255 190 8-22
125 5 70 164 460 380 420 715 450 220 640 250 255 220 8-26
150 6 76 175 555 380 420 800 450 220 705 300 315 250 8-26
200 8 89 208 780 400 425 850 450 220 775 300 315 320 12-30
250 10 114 243 840 400 425 925 450 280 945 300 315 385 12-33
300 12 114 285 995 450 560 1035 650 280 1070 300 315 450 16-33
350 14 127 320 1050 450 560 1070 650 280 1140 300 315 510 16-36
400 16 140 350 1220 535 580 1190 650 280 1210 300 315 585 16-39
450 18 152 350 1280 535 580 - - - 1335 575 714 610 20-39
500 20 152 380 1365 535 580 - - - 1415 575 714 670 20-42
